Openshift service mesh gatway, virtualservice, serviceEntry

openshift service mesh 구성이 되었으면,

https://fullmooney.tistory.com/66

Openshift service mesh (istio)



이제 gateway, virtual service를 생성하자.

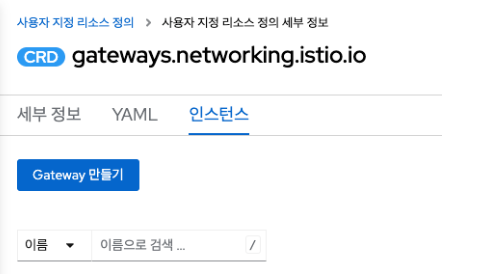

웹콘솔에서 관리자 > 관리 > 사용자 지정 리소스 정의로 이동하여 Gateway 선택후 인스턴스 탭으로 이동한다.

Gateway 만들기 버튼을 클릭하여 사용할 도메인의 gateway를 생성한다.

apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: app-gateway
  namespace: mesh-project
spec:
  selector:
    istio: ingressgateway
  servers:
    - hosts:
        - app.my-domain.com # 사용할 도메인 입력
      port:
        name: http
        number: 80
        protocol: HTTP



이제 Virtual Service도 동일한 방법으로 리소스 검색 후 인스턴스 생성한다.

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: app-virtual-service
  namespace: mesh-project
spec:
  gateways:
    - app-gateway # 사용 게이트웨이 리스트
  hosts:
    - app.my-domain.com # 사용 도메인 리스트
  http:
    - match:
        - uri:
            prefix: / # context-path 기준. 다양한 matching 방법이 있으므로 공식 문서 참고한다.
      route:
        - destination:
            host: app.app-project.svc.cluster.local
            port:
              number: 8080



virtual service관련 참고

https://istio.io/latest/docs/reference/config/networking/virtual-service/

Virtual Service



인스턴스가 생성되면서 Router가 자동 생성된 것을 확인할 수 있다.

http로 테스트 가능하고, 인증서를 router에 추가하여 https 설정을 하면 된다.



이제 egress로 외부 서비스호출을 위한 설정을 해보자.

NetNamespace와 HostSubnet에 egressIP 관 설정이 되어있다는 가정하에 진행한다.

service mesh가 구성된 상태에서는 EndPoitnt, Service에 추가로 ServiceEntry를 설정해준다.

yaml 예시이다.

apiVersion: networking.istio.io/v1beta1
kind: ServiceEntry
metadata:
  name: external-svc
  namespace: app-project
spec:
  endpoints:
    - address: 211.183.xx.xx # 외부의 IP
  hosts:
    - external-svc # 외부 IP에 매칭시킬 내부 서비스 도메인
  location: MESH_EXTERNAL
  ports:
    - name: tcp
      number: 9900
  resolution: DNS # STATIC 설정시 IP가 고정되어 바뀌지 않는 경우

---

kind: Service
apiVersion: v1
metadata:
  name: external-svc
  namespace: app-project
spec:
  ports:
    - protocol: TCP
      port: 9900
      targetPort: 9900
  clusterIP: None
  clusterIPs:
    - None
  type: ClusterIP
  sessionAffinity: None
  ipFamilies:
    - IPv4
    - IPv6
  ipFamilyPolicy: RequireDualStack
  internalTrafficPolicy: Cluster

---
kind: Endpoints
apiVersion: v1
metadata:
  name: external-svc
  namespace: app-project
subsets:
  - addresses:
      - ip: 211.183.xx.xx
    ports:
      - port: 9900
        protocol: TCP



이제 app 내부에서 http://external-svc:9900 호출하면 연결된 외부 서비스에 설정한 egressIP로 나가는 것을 볼 수 있다.
